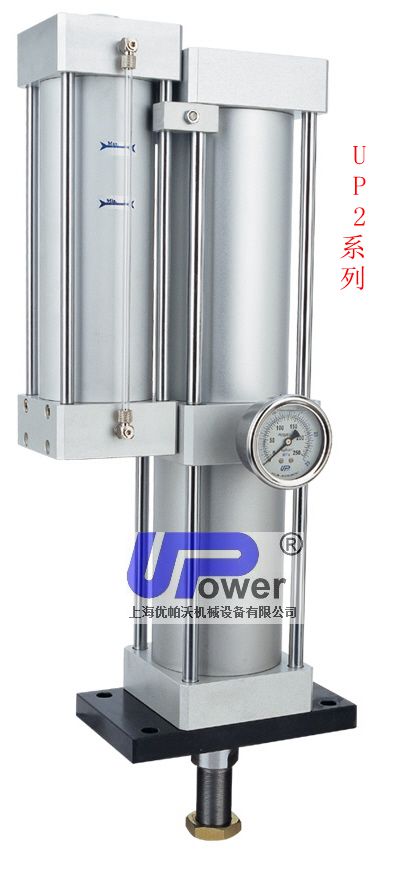

很多工程師在使用增壓缸時需要有位置感應。但常規廠家在制作增壓缸時，一般是不加裝磁環裝置，磁環一定穿透材料才行，常規氣液混合型主體為兩段復合結構，第一段總行程段需要承受高油壓，油缸管為鋼鐵材料，磁環的磁力無法穿透油缸管，固 UPower系列產品中UP2 總行程默認無磁環裝置。第二段為增壓行程段，增壓行程段為氣缸段，氣缸段活塞可加裝磁環，磁力可穿透鋁管。但是我們一般不會建議客戶對加壓段活塞做檢測，意義不大，因為加壓活塞可能有20毫米，轉換到主軸才走1毫米(如果是20倍增壓)，如果是做行程監測，一般利用機臺防旋轉軸搭配磁性開關取信號做檢測，加壓活塞走多少最終還是以主軸走多少為準，所以檢測主軸運動軌跡即可。
如果在機臺使用接近開關，一般是用三個接近開關，第一個檢測軸在復位端，第二個檢測啟動預行程碰到工件時反饋信號給PLC，然后啟動第二個電磁閥啟動增壓行程，第三個檢測增壓到位通知PLC復位。

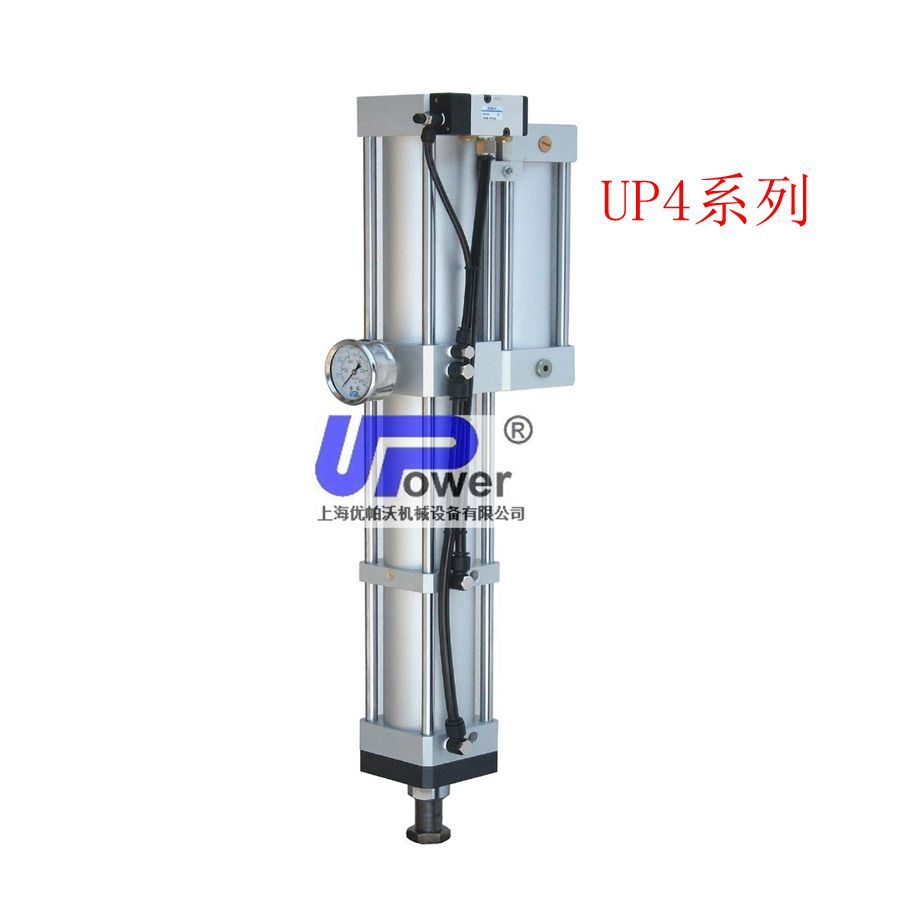

如果想用增壓缸加裝磁環，會建議客戶選用UPower系列中UP4油氣分離增壓缸使用，氣液分離型主體為三段復合結構，第一段為總行
程段氣缸段，第二段為總行程油缸段，第三段為增壓行程段，由于第一段與第二段為一體連接型結構，固第一段可加裝磁環來檢測總行程，增程壓段亦可加裝磁環檢測增壓行程
在此也是提醒，如果選用增壓缸一定和廠家說明是否需要磁環裝置。
